| ■ Ｌ Ｄ |
| お子さんがのびのび遊べる部屋にしたいのか、お客様を呼んでわいわいくつろげる部屋にしたいのか、家族の団らんを最優先したいのか ・ ・ ・ ＬＤをどう使うかでレイアウトも変わってきます。‘自分にピッタリ’を見つけてください。 |

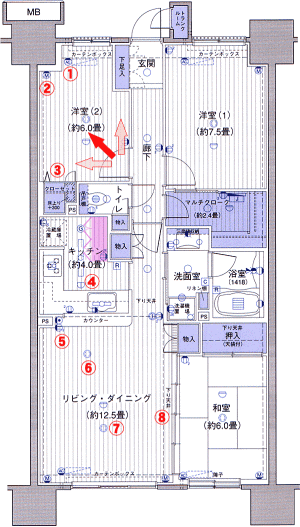

上は 「電話用アウトレット」、下は 「コンセント」 です。 小さく 「2」 とかかれているのは、「２口コンセント」。 「E」 とかかれていれば 「アース付きコンセント」 です。
「PS」 は内部に配管が通っています。 フロアによっては 「点検口」 があり、時々内部の点検があります。 造り付けの家具などでふさがなければ、家具を置いても大丈夫です。 |

「照明器具の取り付け位置」 です。ダイニングテーブルは照明器具に合わせて置きましょう。どの席も明るく照らされ、家族で楽しく、おいしく食事が出来ます。 |
径の大きい照明をつける場合は、「熱感知器」 との距離に注意してください。
この図面の場合 【約44ｃｍ】。 ということは、【直径90ｃｍくらい（半径45cm）】 の大きめの照明器具をつけてしまうと、熱感知器に重なってしまいます。 |
 |
かべぎわの点線は 「梁」 「下り天井」。 壁から点線までは天井が少し低くなっています。 図面に 「CH=1900」 などと高さが書いてある場合もあります。 |
の方向です。 背の高い書棚など圧迫感のある家具を置くのはさけ、インテリアのポイントとなるようにレイアウトしましょう。
キッチンカウンターにかかれている点線（※）は、「吊戸棚」 を表しています。シンクの上には 「棚下灯」 がついています。 ※ 細かい点線が 「吊戸棚」。かべぎわの幅広の点線は、LDから洋室(2)へ続く 「下り天井」 です
